什么是输电线路分布式行波故障定位装置江苏宇拓电力

　　今天江苏宇拓电力科技来跟大家聊一聊什么是输电线路分布式行波故障定位装置。

　　输电线路分布式行波故障定位装置是一种通过在输电线路上分布式部署监测终端，实时采集故障行波与工频电流信号，结合行波传播特性实现故障精确定位的智能化监测设备。其核心原理是利用行波在故障点产生后沿线路传播的特性，通过多点同步采集与时间差分析，消除传统集中式监测的信号衰减与畸变问题，同时具备故障类型辨识与雷击监测功能，为输电线路故障快速处置提供一体化技术支撑。

　　当输电线路发生短路、接地等故障时，故障点会产生突变电压，激发向线路两端传播的电压与电流行波（电磁波），传播速度恒定（架空线⁸m/s）。装置通过分布式终端捕捉行波到达时刻，利用“双端时差法”计算故障位置：在故障点两侧部署监测终端，记录行波到达时间差（Δt），结合传播速度（v）与终端间距（L），通过距离公式（故障距离=（L±v·Δt）/2）求解位置，定位误差可控制在±300米以内。

　　通过分析行波波形特征（幅值、极性、频谱分布），装置可辨识故障类型：短路故障行波幅值大（数百安级）、上升沿陡峭（＜50μs）；接地故障含零序行波分量，极性与电压反相；雷击故障则呈现高频振荡波形（主频1-5MHz）。同时，终端集成雷击传感器，记录落雷时间、位置及雷电流幅值，积累雷击数据指导防雷改造，解决传统人工巡查无法量化雷击分布的问题。

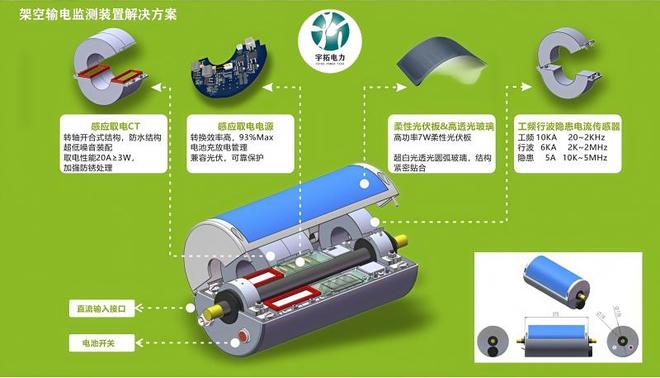

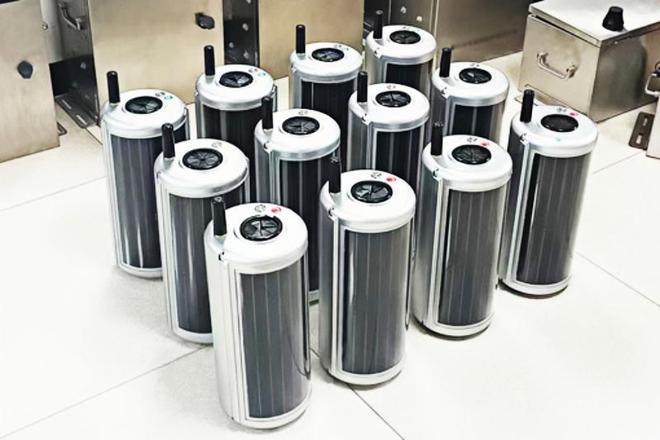

　　终端采用一体化设计（IP67防护等级），集成行波电流传感器（采集范围0.1A-2000A，带宽10kHz~2MHz）、工频电流传感器、北斗定位模块（同步误差＜1μs）及无线通信单元。终端沿线公里间隔部署（山区缩短至20公里），通过耦合取电+太阳能供电（连续阴雨续航≥72小时），就近采集原始行波信号，经本地滤波（小波变换去噪）、波头提取后，以APN电力专网无线传输至后台，数据上传时延＜150ms。

　　故障定位：融合多终端时间差数据，修正线路阻抗不连续点（如杆塔、分支）导致的反射波干扰，输出故障距最近终端的距离；

　　类型辨识：比对波形特征库（含短路、接地、雷击等12类故障模板），标记故障类型及置信度（≥95%）；

　　雷击统计：生成线路走廊落雷密度图，统计绕击/反击比例，为差异化防雷改造提供依据。

　　通过WEB端或移动端展示诊断结果，支持故障查询（按时间、线路筛选）、设备状态监测（终端电压、信号强度）及统计报表（雷击跳闸率、故障类型占比），支持短信推送告警信息，辅助运维人员快速响应。

　　相比传统保护测距（误差＞1公里）和变电站行波测距（高阻接地灵敏度差），分布式终端就近采集信号，避免长距离传输中的波形畸变，定位误差≤300米，复杂地形（山区、跨河）下仍保持≥99%的区间定位可靠性；支持双端/多端协同定位，当某终端信号丢失时，自动切换至相邻终端数据，保障定位连续性。

　　覆盖金属性短路、高阻接地（接地电阻＞2000Ω）、间歇性故障等类型，其中雷击故障辨识准确率≥90%，未引起跳闸的雷击事件遗漏率＜10%；通过工频电流与行波信号融合分析，解决传统方法对高阻接地故障响应滞后的问题。

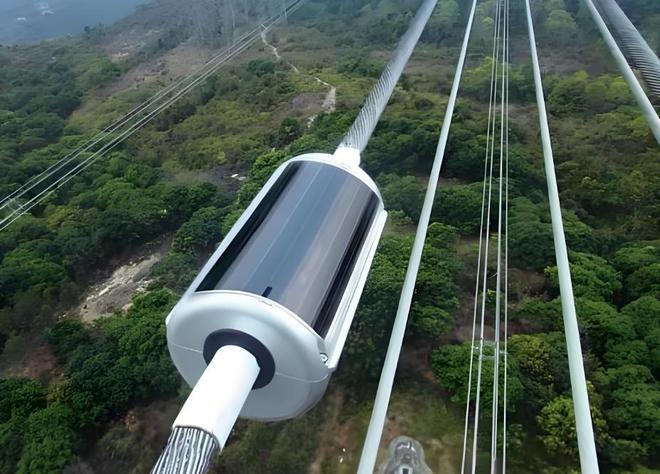

　　终端采用卡扣式安装，适配架空线、电缆等不同线路类型，无需停电即可部署；除定位外，同步实现故障原因辨识（如雷击、异物短路）与线路状态监测（负荷电流、环境温湿度），减少设备重复投资，满足“故障定位-原因分析-运维决策”全流程需求。

　　终端外壳采用铝合金材质，耐受-40℃~+70℃宽温环境，盐雾试验5000小时无锈蚀；通信采用加密APN专网，抗电磁干扰能力达100V/m，在变电站、工业干扰区仍能稳定传输数据。

　　通过分布式部署、行波精准捕捉与多维度数据融合，该装置突破传统监测技术的定位误差大、功能单一瓶颈，成为输电线路故障快速处置的核心装备，已在35kV-±1100kV交直流线路广泛应用，支撑电网“故障精准定位、原因快速辨识、运维高效决策”的智能化转型。
